Деревянный навес: чертёж, расчёт и смета

Пример: навес 3×6 м, Московская область

Для этого примера мастер подберёт сечение и шаг стропил, сечение и количество стоек, проверит стропила и посчитает объём древесины и площадь кровли.

Открыть этот пример в мастере

Как рассчитать деревянный навес: 5 шагов

1. Тип постройки и регион. Выберите «Навес» и свой регион. Шаблон — навес 6×4 м с односкатной крышей. Снеговая и ветровая нагрузка подставятся сами.
2. Основные размеры. Задайте длину, ширину и высоту, уклон ската и свесы. Крышу можно сделать двускатной, если навес стоит отдельно.

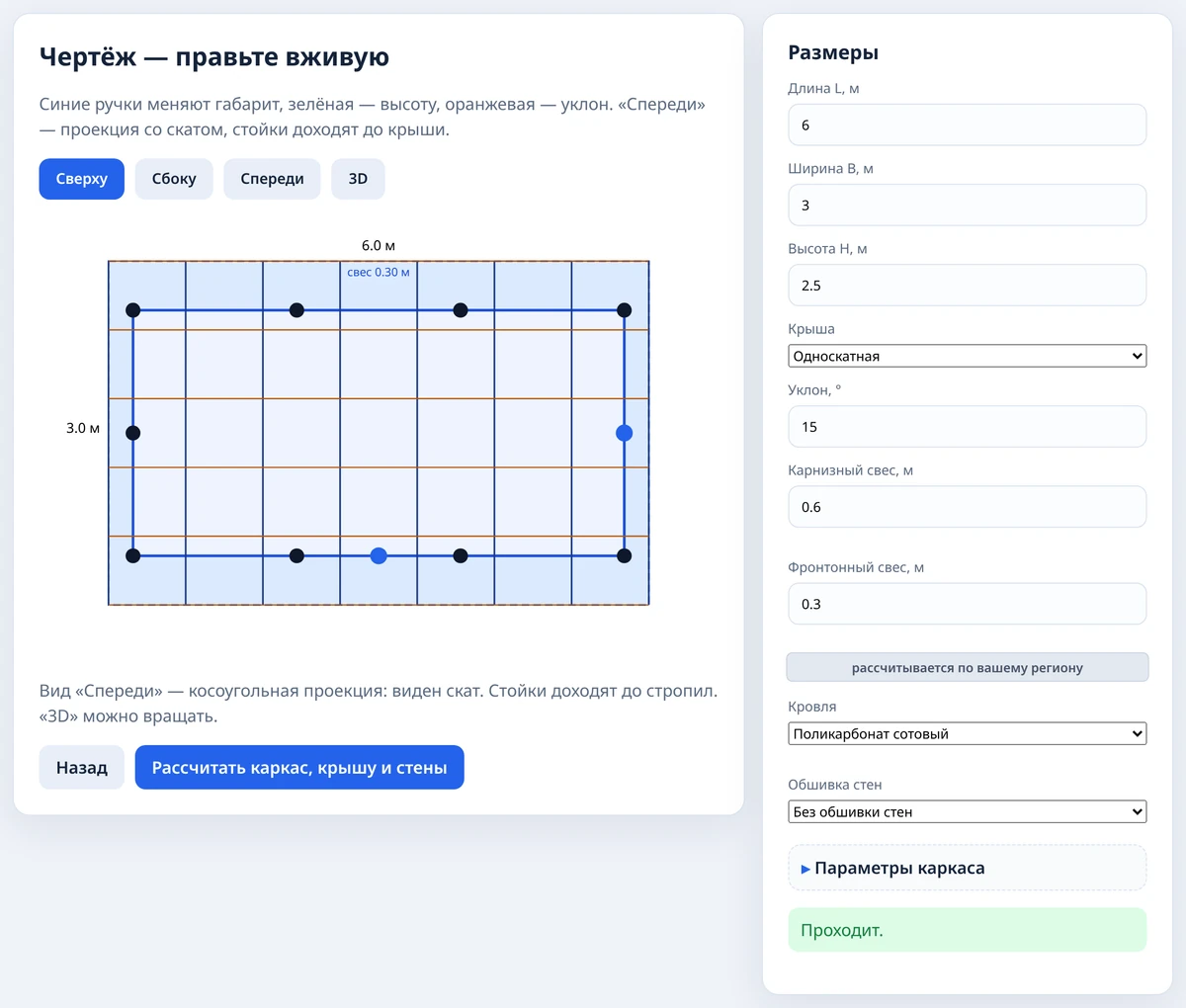

3. Чертёж — правьте вживую. Проверьте навес на видах сверху, сбоку и спереди, покрутите объёмный вид. Размеры можно тянуть мышью прямо на чертеже.

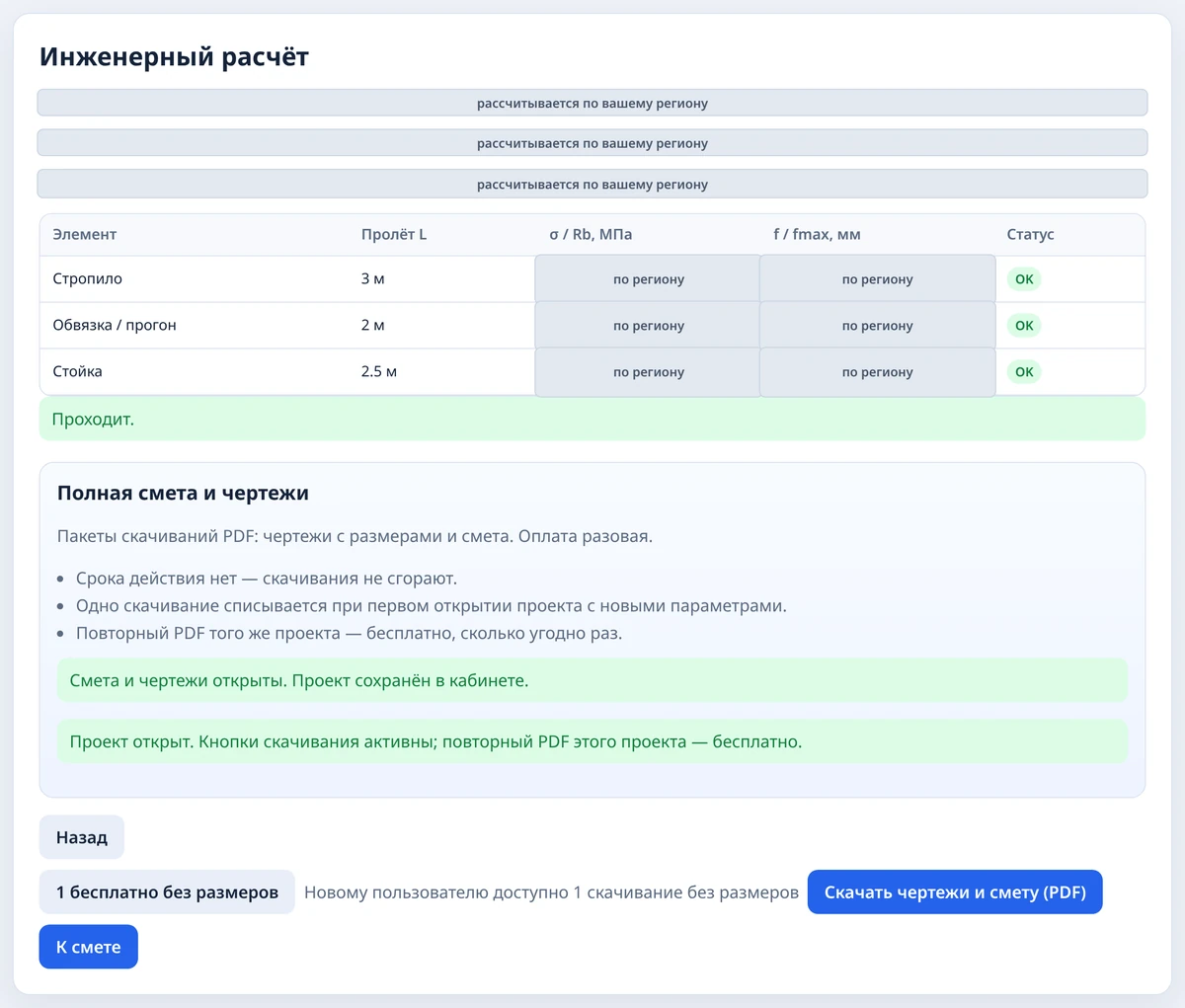

4. Инженерный расчёт. Мастер проверит сечение стропил на прочность и прогиб и напишет «Проходит» или «Не проходит». Если не проходит, нажмите «Подобрать сечение и шаг» или воспользуйтесь подсказкой: увеличить сечение, уменьшить шаг стропил, добавить промежуточную стойку.
5. Смета и PDF. Выберите кровлю и скачайте комплект: чертежи, распиловку и список материалов для магазина.

Начать с шаблона 6×4

Из чего состоит каркас навеса

Деревянный навес — это стойки из бруса, обвязка по верху стоек, стропила и обрешётка под кровлю. Пола у навеса нет, поэтому лаги мастер для него не считает.

• Стойки и обвязка. Шаг стоек задаётся в мастере, длины бруса попадут в распиловку.
• Стропила. Сечение и шаг проверяются под снег и ветер региона. На широком навесе чаще всего «не проходят» именно они — тогда поможет промежуточная опора.
• Обрешётка и кровля. Сотовый поликарбонат (в шаблоне по умолчанию), профлист С20, ондулин, металлочерепица или гибкая черепица. Обрешётку и крепёж мастер подберёт под кровлю сам.

Односкатный или двускатный. Односкатный проще: стропила идут одним пролётом, такой навес ставят и отдельно, и у дома. Двускатный уместен для широкого отдельного навеса.

Навес для машины. Шаблон 6×4 м — частый размер навеса под одну машину. Ширину и длину можно поменять под свой участок.

Навес к дому: снег у стены

Отдельно стоящий навес мастер рассчитывает полностью.

С навесом, который примыкает к стене дома, есть особенность. С крыши дома на него съезжает снег, а у стены наметает сугроб. Поэтому у стены нагрузка заметно выше, чем на таком же отдельно стоящем навесе. В СП 20.13330.2016 это описано в приложении Б, в схемах для покрытий с перепадом высот. Наш расчёт этот дополнительный снег у стены не учитывает: он берёт снеговую нагрузку по региону и уклону, как для отдельного навеса.

Что делать, если навес будет у дома:

• поставьте снегозадержатели на крышу дома над навесом;
• закажите отдельный расчёт навеса у стены или заложите запас: увеличьте сечения стропил и балки у стены по сравнению с тем, что подобрал мастер.

Ориентиры для деревянного навеса

По каким нормам считается навес

• Снег и ветер: нагрузка подбирается по региону. Скоро добавим выбор города и расчёт по действующей редакции СП 20.13330. Снеговой мешок у стены дома (приложение Б) не учитывается — см. «Навес к дому».
• Стропила: сечение подбирается по прочности и прогибу. Скоро переведём проверку на действующую редакцию СП 64.13330.

Расчёт упрощённый: результат — схема для закупки и сборки, а не официальный проект. Мастер считает прямоугольный деревянный навес с одно- или двускатной крышей. Профтрубу, фермы, арочные крыши и фундамент стоек он не считает.

Что вы получите в PDF

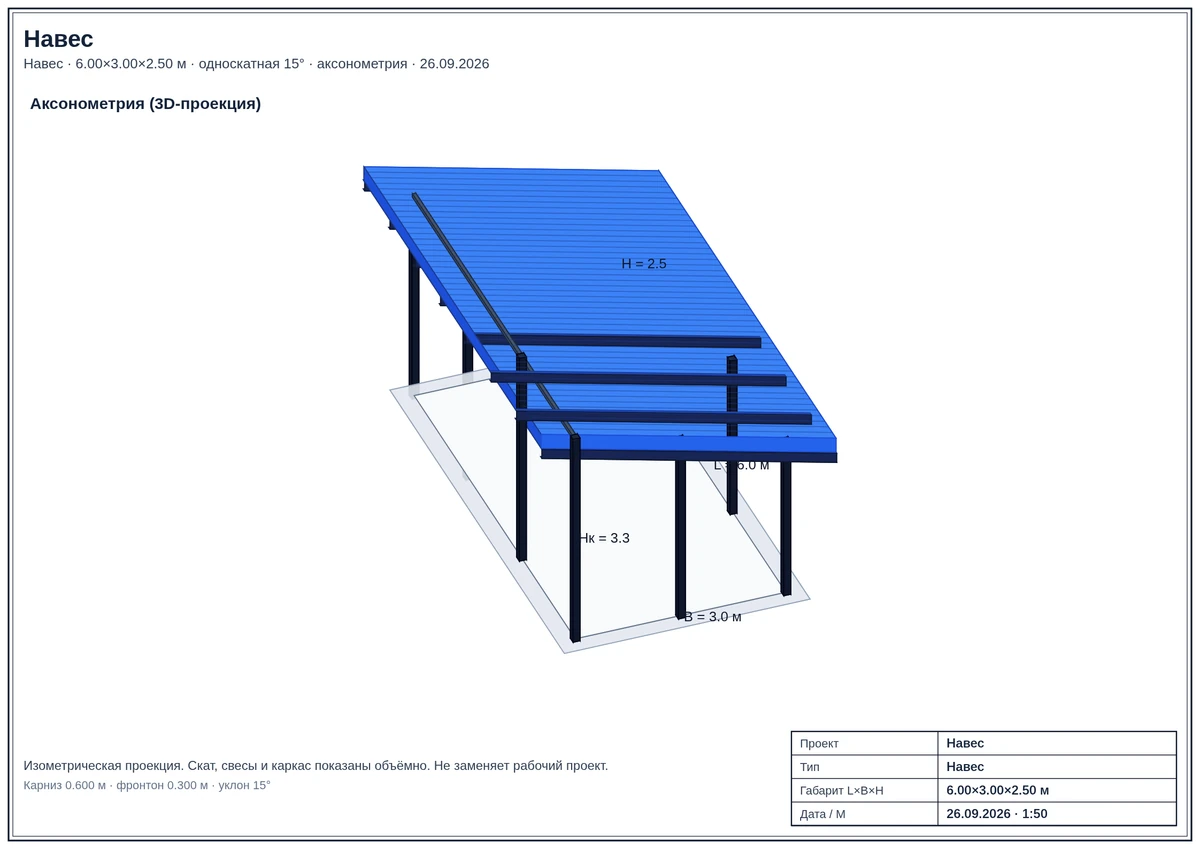

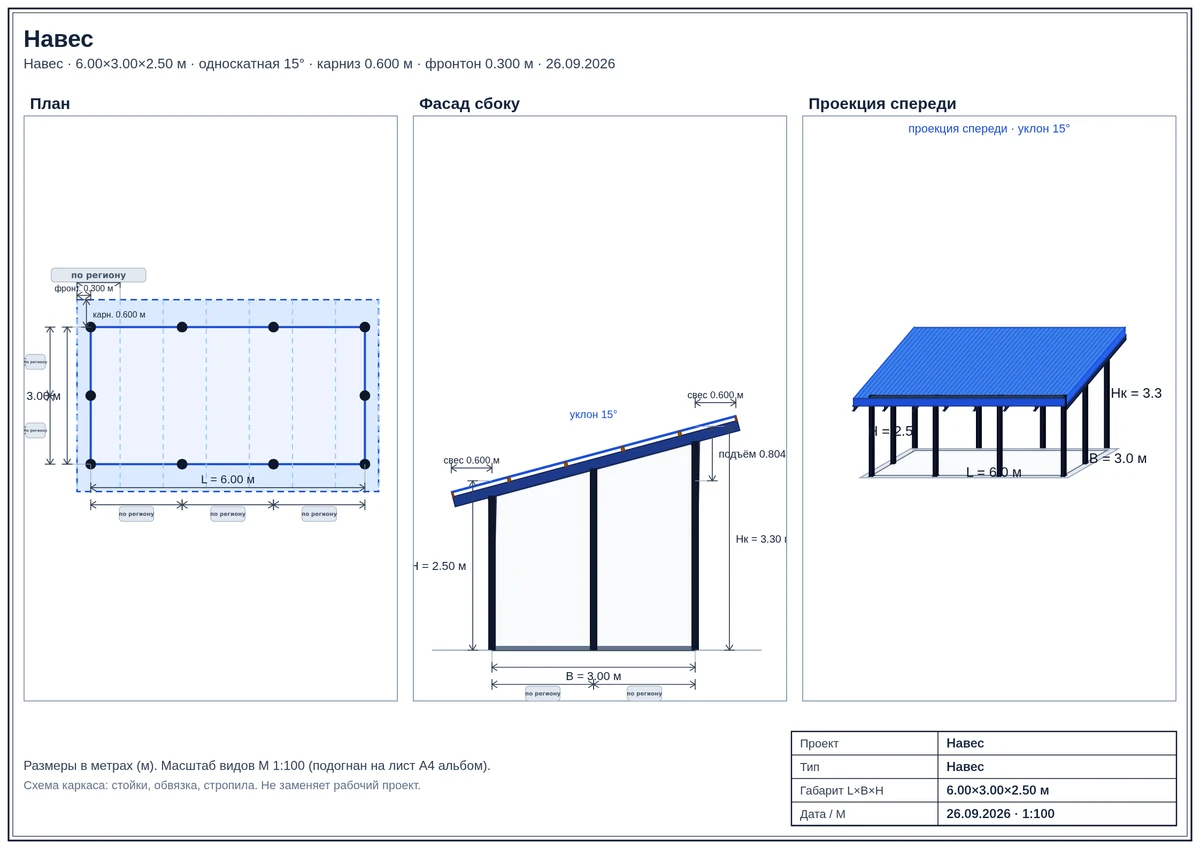

• план, фасад сбоку, проекция спереди и аксонометрия каркаса;
• проверка каркаса и подобранные сечение и шаг стропил;

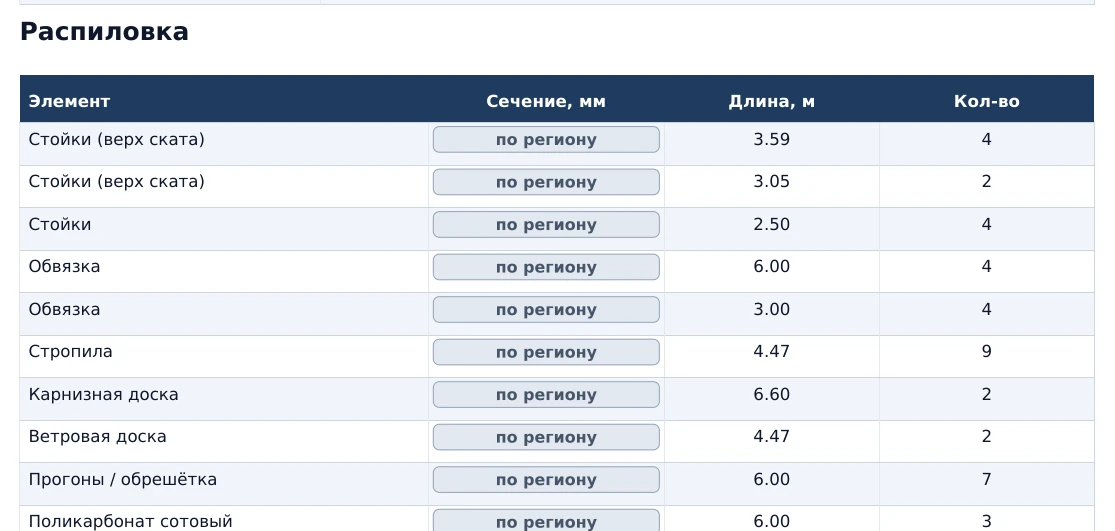

• распиловка бруса и доски: элемент, сечение, длина, количество;

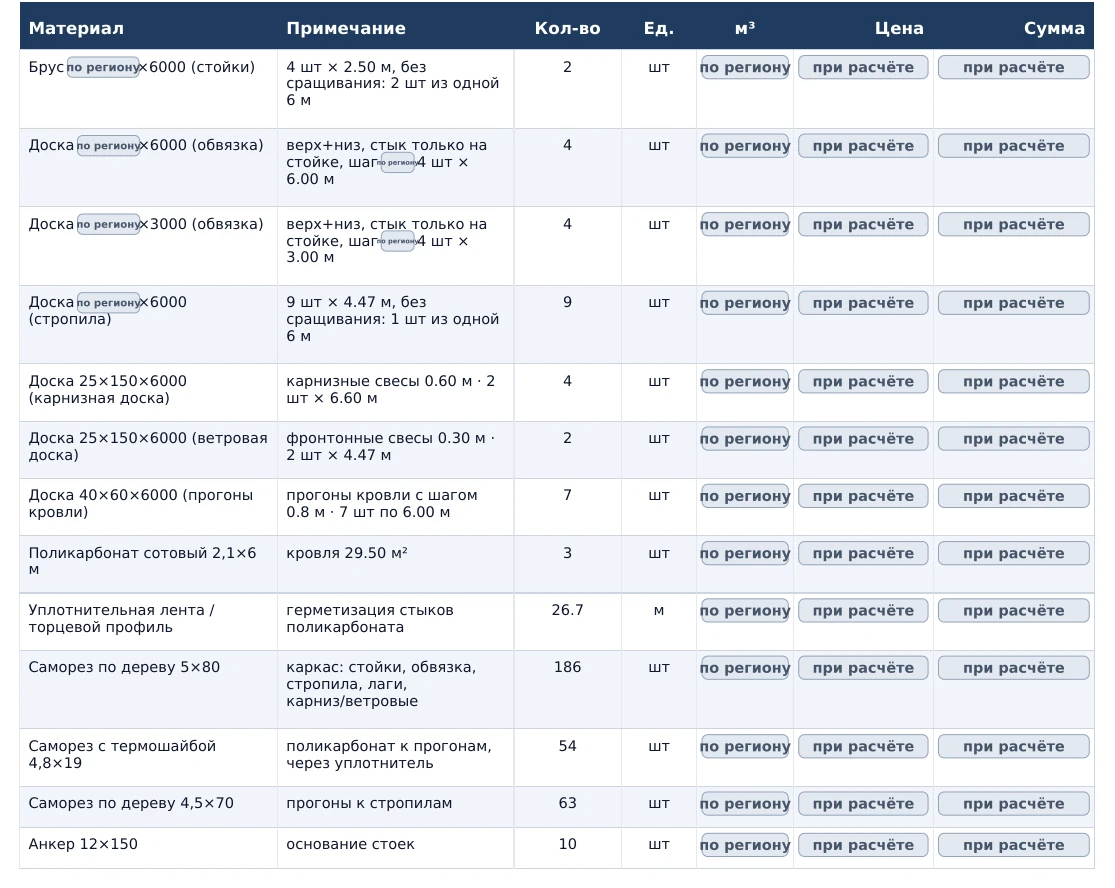

• кровля, обрешётка и крепёж;
• ориентировочная смета по каталогу сервиса.

Бесплатно: мастер, проверка каркаса и один PDF без размеров.

Полный комплект с размерами: от 299 ₽ за один PDF, оплата разовая, без автосписаний. Цены и пакеты

Свой размер — за минуту

Шаблон — 6×4 м. Любой размер задаётся в мастере за минуту.
