Навес и козырёк над крыльцом из дерева своими руками

Пример: навес над крыльцом 2,5×1,5 м, Московская область

Для этого примера мастер подберёт сечение и шаг стропил, сечение и количество стоек, проверит стропила и посчитает объём древесины и площадь кровли.

Открыть этот пример в мастере

Почему навесу над крыльцом нужен запас по снегу

Навес над крыльцом всегда примыкает к стене дома. Зимой снег с крыши дома съезжает на него, а у стены наметает сугроб. Из-за этого у стены нагрузка заметно выше, чем на отдельно стоящем навесе такого же размера. В СП 20.13330.2016 такой случай описан в приложении Б, в схемах для покрытий с перепадом высот.

Наш расчёт этот дополнительный снег у стены не учитывает: снеговая нагрузка берётся по региону и уклону ската, как для отдельного навеса. Поэтому для крыльца:

• поставьте снегозадержатели на крышу дома над крыльцом;
• закажите отдельный расчёт или заложите запас: увеличьте сечения стропил и балки у стены по сравнению с тем, что подобрал мастер.

Как рассчитать навес над крыльцом: 5 шагов

1. Тип постройки и регион. Выберите «Крыльцо» и свой регион. Шаблон — навес 2,5×1,5 м у стены дома со скатом от стены. Снеговая и ветровая нагрузка подставятся сами.
2. Основные размеры. Задайте длину вдоль стены, вынос от стены, высоту и уклон. Со стороны стены свеса нет, с остальных сторон свесы настраиваются.

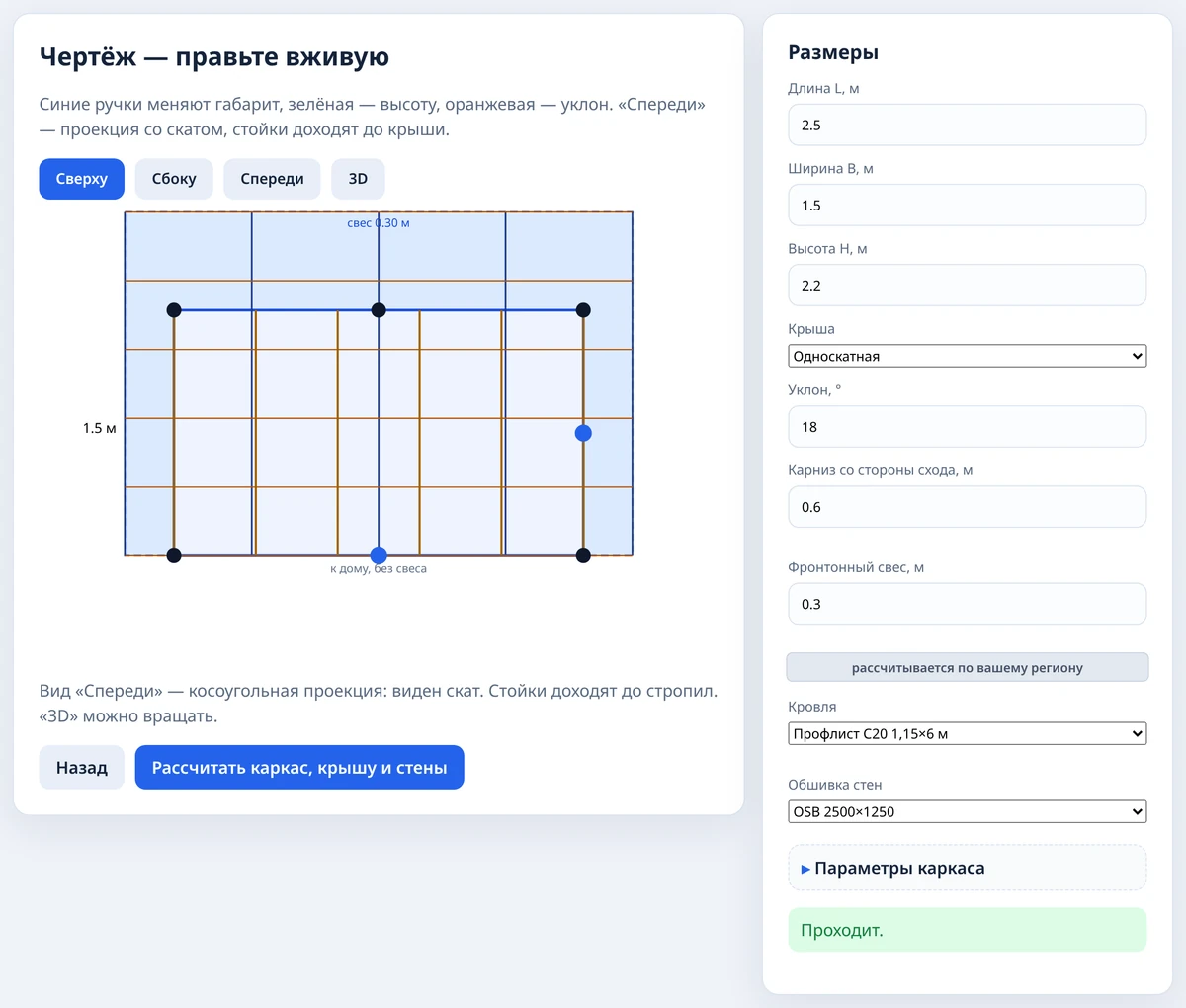

3. Чертёж — правьте вживую. Проверьте навес на видах сверху, сбоку и спереди, покрутите объёмный вид. Размеры можно тянуть мышью прямо на чертеже.
4. Инженерный расчёт. Мастер проверит сечение стропил на прочность и прогиб и напишет «Проходит» или «Не проходит». Если не проходит, нажмите «Подобрать сечение и шаг» или воспользуйтесь подсказкой: увеличить сечение, уменьшить шаг стропил, добавить промежуточную стойку. Помните про запас у стены (блок выше).
5. Смета и PDF. Выберите кровлю и скачайте комплект: чертежи, распиловку и список материалов для магазина.

Начать с шаблона 2,5×1,5

Козырёк или навес: что войдёт в расчёт

Козырёк — это небольшой навес без стоек, на кронштейнах у стены. Навес над крыльцом опирается на стойки со стороны улицы и на стену со стороны дома. Мастер считает именно навес на стойках.

Считается:

• стойки и обвязка;
• стропила со скатом от стены: сечение и шаг проверяются под снег региона;
• обрешётка или настил под выбранную кровлю;
• кровля: профлист С20, ондулин, металлочерепица, гибкая черепица или сотовый поликарбонат;
• крепёж каркаса и кровли;
• лаги пола.

Не считается: ступени, перила, бетонное основание, фундамент стоек, крепление к стене дома. Их подбирают отдельно.

Какая кровля подходит. Поликарбонат пропускает свет, и под навесом не темно. Профлист и металлочерепицу часто берут в тон крыше дома. Для каждой кровли мастер сам подберёт обрешётку и крепёж.

Ориентиры для навеса над крыльцом

По каким нормам считается навес над крыльцом

• Снег и ветер: нагрузка подбирается по региону. Скоро добавим выбор города и расчёт по действующей редакции СП 20.13330. Снеговой мешок у стены (приложение Б) не учитывается — см. выше про снег у стены.
• Стропила: сечение подбирается по прочности и прогибу. Скоро переведём проверку на действующую редакцию СП 64.13330.

Расчёт упрощённый: он нужен, чтобы подобрать сечения и закупить материал. Результат — схема для закупки и сборки, а не официальный проект. Каркас из профтрубы, кованые козырьки, ступени и бетон мастер не считает.

Что вы получите в PDF

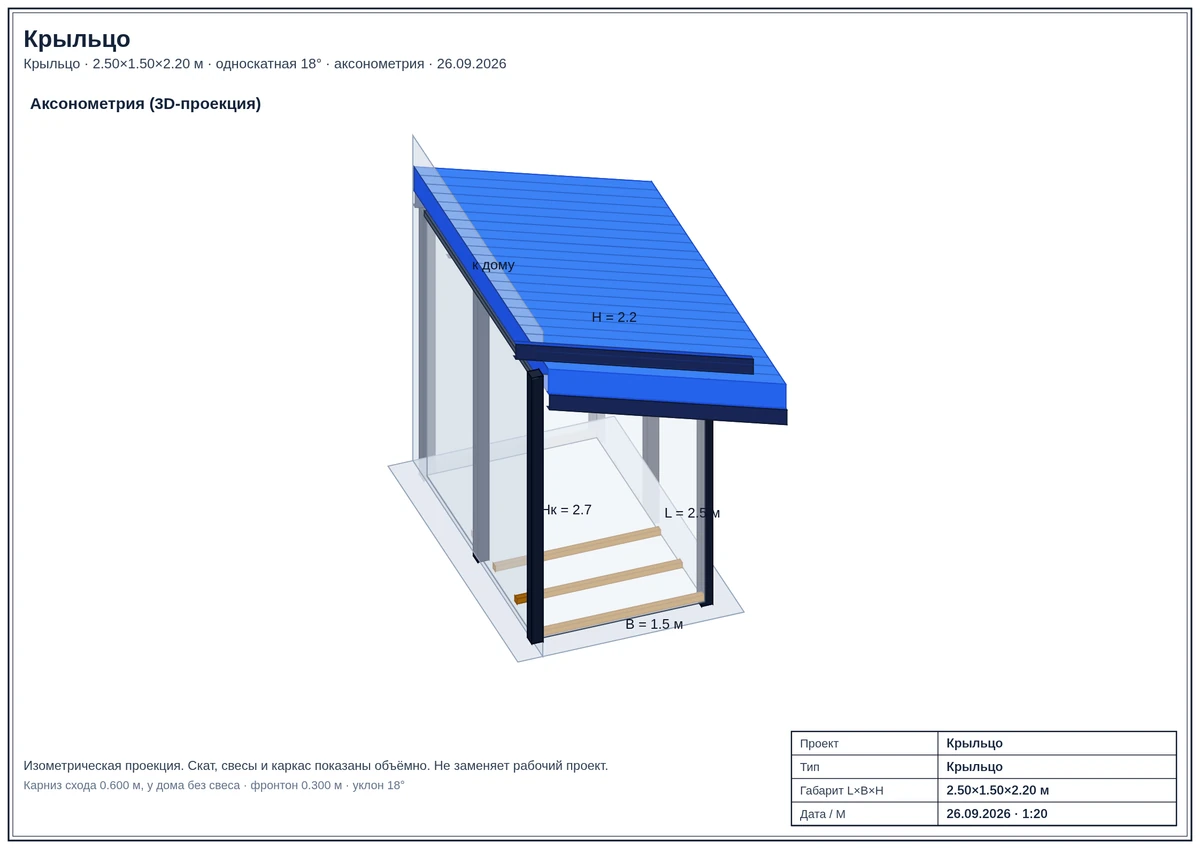

• план, фасад сбоку, проекция спереди и аксонометрия каркаса;
• проверка каркаса и подобранные сечение и шаг стропил;
• распиловка бруса и доски: элемент, сечение, длина, количество;
• кровля, обрешётка и крепёж;
• ориентировочная смета по каталогу сервиса.

Бесплатно: мастер, проверка каркаса и один PDF без размеров.

Полный комплект с размерами: от 299 ₽ за один PDF, оплата разовая, без автосписаний. Цены и пакеты

Свой размер — за минуту

Шаблон — 2,5×1,5 м. Длину вдоль стены и вынос можно поменять в полях или мышью на чертеже.

Задать свой размер
