Чертёж беседки из дерева с размерами и расчётом материалов

Пример: беседка 3×4 м, Московская область

Для этого примера мастер подберёт сечение и шаг стропил, сечение и количество стоек, проверит стропила и посчитает объём древесины и площадь кровли.

Открыть этот пример в мастере

Как получить чертёж беседки: 5 шагов

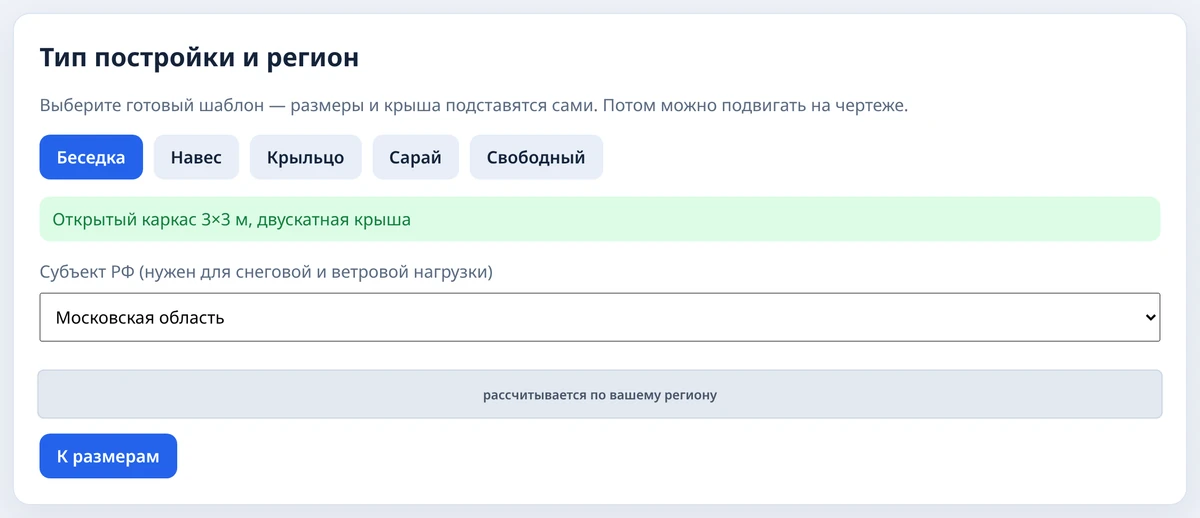

1. Тип постройки и регион. Выберите «Беседка» и свой субъект РФ. Шаблон — открытый каркас 3×3 м с двускатной крышей. Снеговая и ветровая нагрузка подставятся по региону.

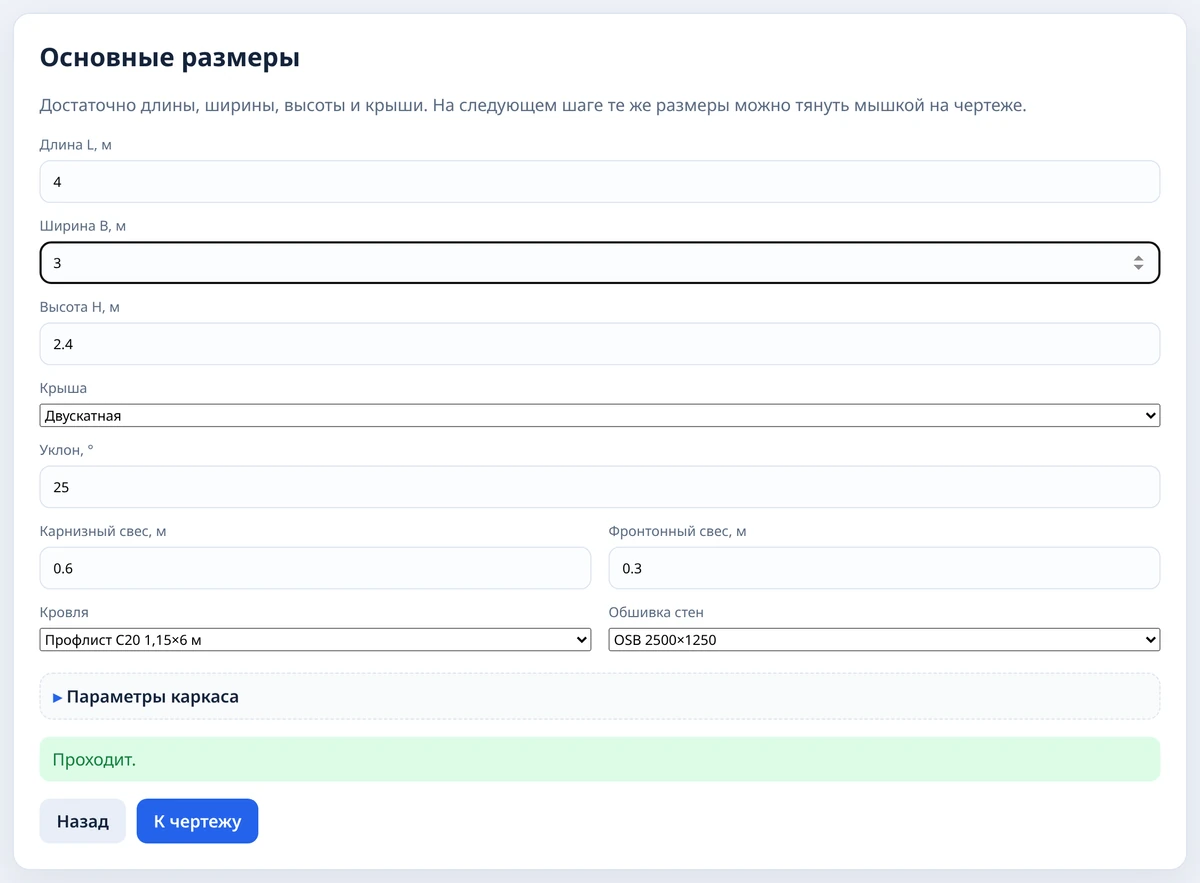

2. Основные размеры. Задайте длину, ширину и высоту, уклон крыши и свесы. Крышу можно сделать односкатной.
3. Чертёж — правьте вживую. Проверьте беседку на видах сверху, сбоку и спереди, покрутите объёмный вид. Размеры можно тянуть мышью прямо на чертеже.

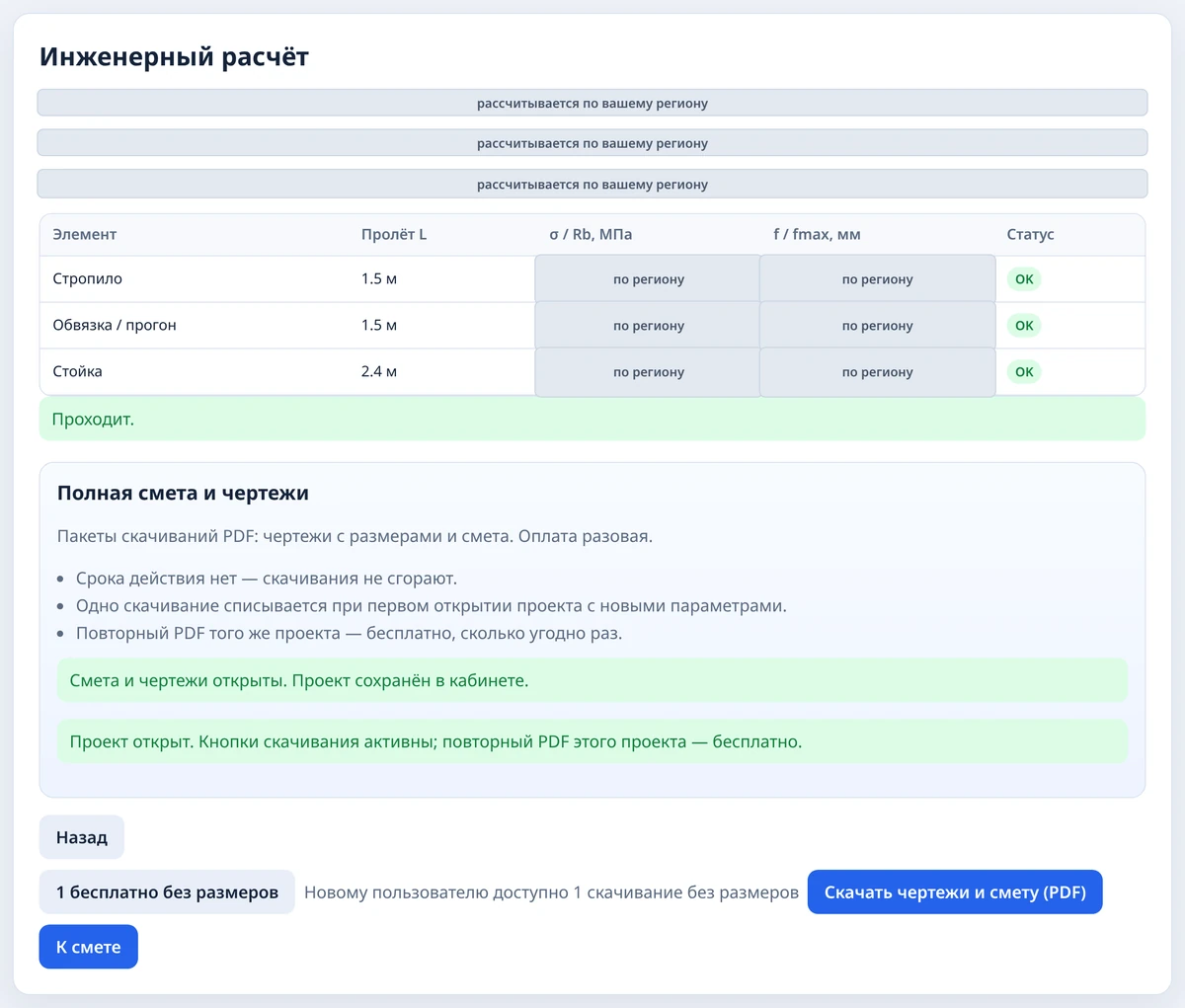

4. Инженерный расчёт. Мастер проверит сечение стропил на прочность и прогиб и напишет «проходит» или «не проходит». Если не проходит, нажмите «Подобрать сечение и шаг» или воспользуйтесь подсказкой: увеличить сечение, уменьшить шаг стропил, добавить промежуточную стойку.
5. Смета и PDF. Выберите кровлю и скачайте комплект: чертежи, распиловку и список материалов для магазина.

Начать с шаблона 3×3

Двускатная или односкатная беседка

В шаблоне беседки крыша двускатная, её можно поменять на односкатную.

• Двускатная — классическая беседка с коньком: стропила опираются парами на обвязку.
• Односкатная проще в сборке, её часто ставят у забора или стены.

Для любого варианта мастер пересчитает стропила под снег вашего региона и покажет, проходит ли выбранное сечение.

Кровля на выбор: профлист, ондулин, металлочерепица, гибкая черепица, сотовый поликарбонат. От кровли зависят обрешётка, крепёж и смета, мастер учтёт это сам.

Ориентиры для беседки

По каким нормам считается беседка

• Снег и ветер: нагрузка подбирается по региону. Скоро добавим выбор города и расчёт по действующей редакции СП 20.13330.
• Стропила: сечение подбирается по прочности и прогибу. Скоро переведём проверку на действующую редакцию СП 64.13330.

Расчёт упрощённый. Он нужен, чтобы подобрать сечения и закупить материал. Результат — схема для закупки и сборки, а не официальный проект. Сервис считает прямоугольные беседки с односкатной или двускатной крышей. Шести- и восьмигранные беседки и каркас из профтрубы мастер не считает.

Что вы получите в PDF

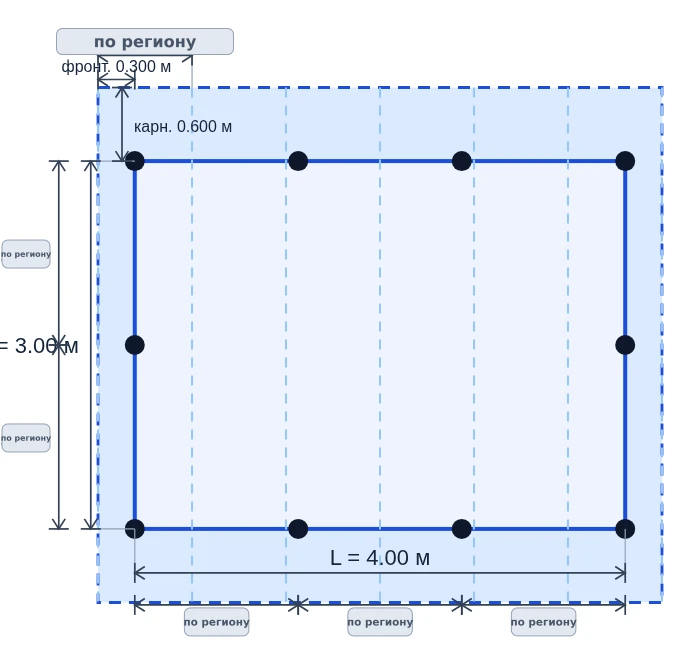

• план, фасад сбоку, проекция спереди и аксонометрия каркаса;
• проверка каркаса и подобранные сечение и шаг стропил;
• распиловка бруса и доски: элемент, сечение, длина, количество;
• кровля, обрешётка и крепёж;
• ориентировочная смета по каталогу сервиса.

Бесплатно: мастер, проверка каркаса и один PDF без размеров.

Полный комплект с размерами: от 299 ₽ за один PDF, оплата разовая, без автосписаний. Цены и пакеты
